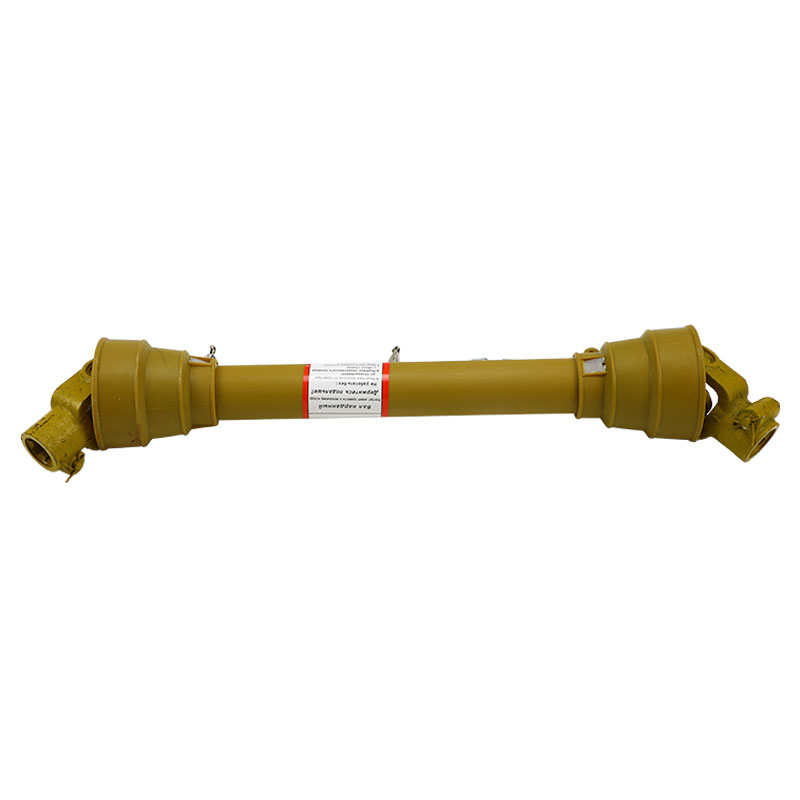

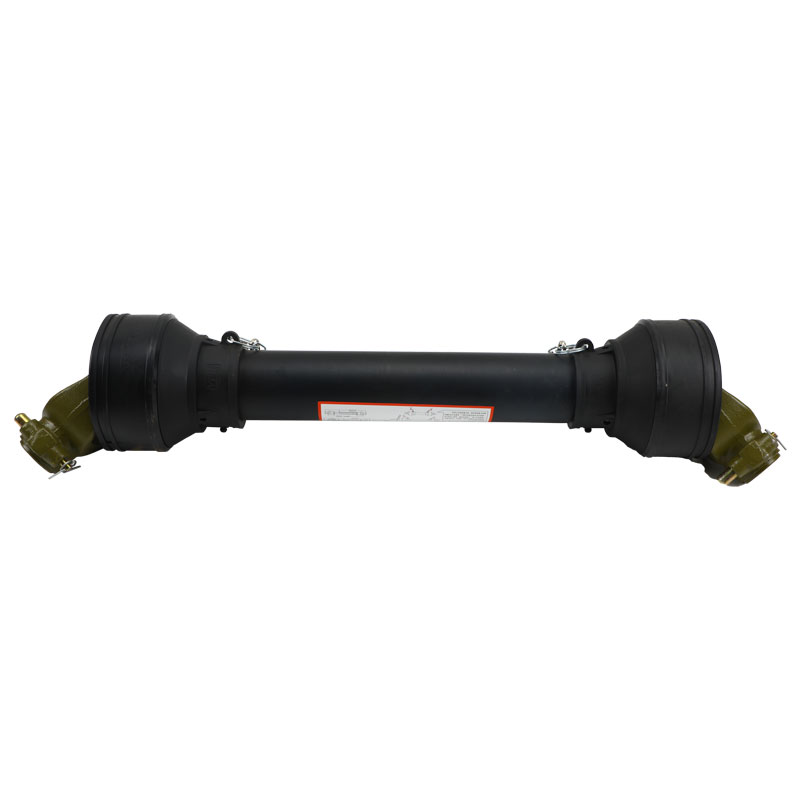

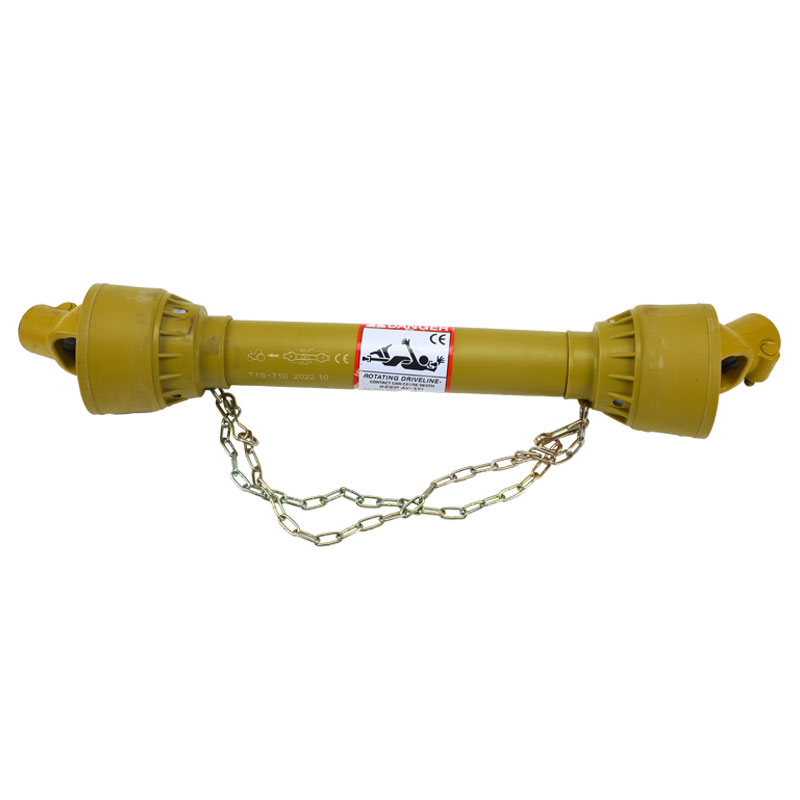

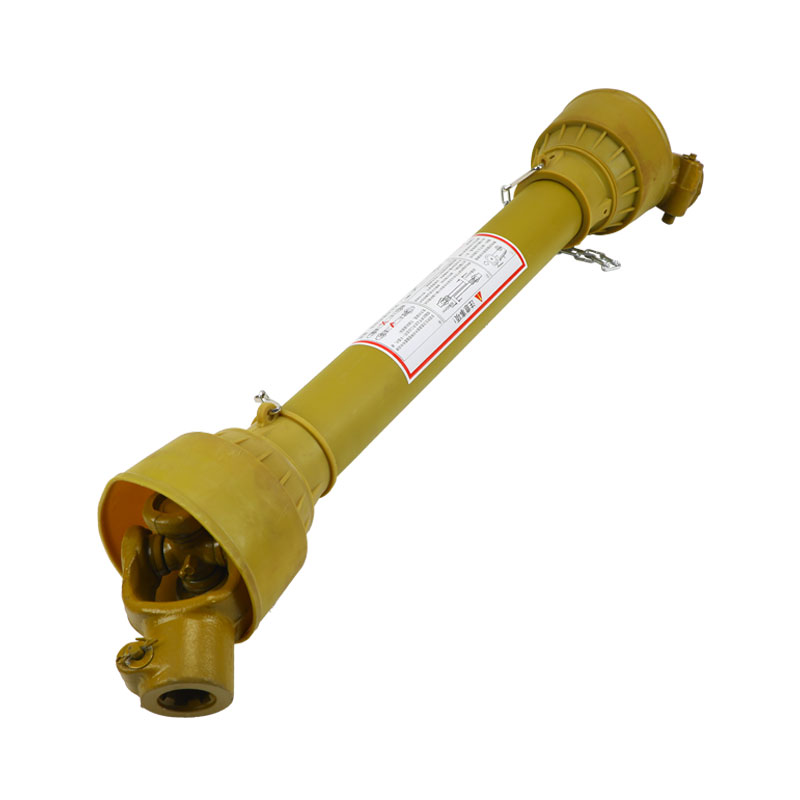

Albero di trasmissione dell'azionamento dell'albero cardanico per macchine agricole

Noi di Shuoxin offriamo opzioni personalizzate per l'albero di trasmissione dell'albero cardanico delle macchine agricole per soddisfare le esigenze specifiche dei nostri clienti. I nostri prodotti sono realizzati con materie prime di alta qualità, saldati professionalmente e realizzati con cura per forgiare vari tipi di alberi di trasmissione per macchine agricole. Il nostro albero di trasmissione dell'albero di potenza per macchine agricole è ampiamente utilizzato in trattori agricoli, piccoli coltivatori, motozappe, seminatrici, macchine fertilizzanti, tosaerba, presse per balle, tosaerba, presse per paglia e altri macchinari agricoli.

Parametro dell'albero di trasmissione dell'azionamento dell'albero cardanico delle macchine agricole

BULLONE DI MORSETTO

Far scorrere la forcella sulla presa di forza, inserire il bullone e serrare alla coppia corretta

PERNO DI TAGLIO CON FORO LISCIO

Scegliere la lunghezza corretta della spina di sicurezza in modo da ridurre al minimo la sporgenza.

FRIZIONE A RUOTA GRANDIOSA

Questo dispositivo impedisce la trasmissione di carichi inerziali dall'attrezzo al trattore durante la decelerazione o l'arresto della PTO. Tenersi lontani dall'attrezzo finché tutte le parti non hanno smesso di muoversi. Lubrificare ogni 50 ore di utilizzo e dopo lo stoccaggio.

LIMITATORE DI COPPIA A CRICCHETTO SA

Questo dispositivo interrompe la trasmissione di potenza quando la coppia supera quella impostata. Disinnestare immediatamente la presa di forza quando si sentono dei rumori. Lubrificare ogni 50 ore di utilizzo e dopo lo stoccaggio.

SB-SHEARBOLTTORQUELIMITER

Questo dispositivo interrompe la trasmissione di potenza tranciando un bullone quando la coppia supera quella impostata. Sostituire il bullone tranciato con lo stesso diametro, lunghezza e grado dell'originale. Lubrificare l'SB con ingrassatore almeno una volta ogni stagione e dopo un periodo di inutilizzo.

LIMITATORE DI COPPIA FF-FRICTION

Limita la trasmissione della coppia al valore di impostazione. Non modificare la compressione della molla poiché ciò modificherebbe l'impostazione del dispositivo.

L'impostazione della coppia viene regolata aumentando o diminuendo l'altezza delle molle. Per aumentare/diminuire l'impostazione della coppia serrare/allentare gli otto dadi di 1/4 di giro e verificarne il corretto funzionamento. Se necessario, ripetere la procedura. Evitare un serraggio eccessivo dei bulloni: potrebbero verificarsi danni all'attrezzatura, al trattore o alla trasmissione.

Due tipi di protezione di sicurezza in plastica hanno lo stesso assemblaggio.

LUBRIFICAZIONE:

È necessaria una lubrificazione frequente. Ingrassare le parti dell'albero della trasmissione ad intervalli orari come indicato nel disegno sopra

SMONTAGGIO:

1. Prendi un cacciavite per staccare la fibbia dall'una all'altra, quindi separa il tubo esterno dal cono di plastica.

2. Rimuovere il cuscinetto dalla scanalatura della forcella.

3.Ripetere i passaggi sopra indicati per l'altro lato.

ASSEMBLEA

1. Assemblare i coni con gli scudi.

2. Lubrificare la scanalatura sul giogo.

3. Far scorrere il cuscinetto nella scanalatura.

4. Allineare il cuscinetto sul coperchio di plastica.

ACCORCIAMENTO DELL'ALBERO MOTORE

Non consigliamo alcuna modifica al nostro albero di trasmissione dell'azionamento dell'albero della presa di forza delle macchine agricole. La modifica dell'apparecchiatura può causare condizioni non sicure e potrebbe invalidare la garanzia del produttore.

1. Rimuovere la schermatura

2. Accorciare i tubi di trasmissione interno ed esterno alla lunghezza richiesta. Accorciare i tubi di trasmissione uno alla volta tagliando la stessa lunghezza sia dai tubi interni che da quelli esterni.

Le nostre opzioni di personalizzazione

Offriamo opzioni di personalizzazione per soddisfare le esigenze uniche dei nostri clienti. Il nostro esperto team di ingegneri può lavorare a stretto contatto con voi per progettare e produrre pompe a flusso assiale che si adattino alle vostre specifiche esigenze applicative. Vi invitiamo a contattarci per maggiori informazioni sulla personalizzazione e per richiedere un preventivo.
