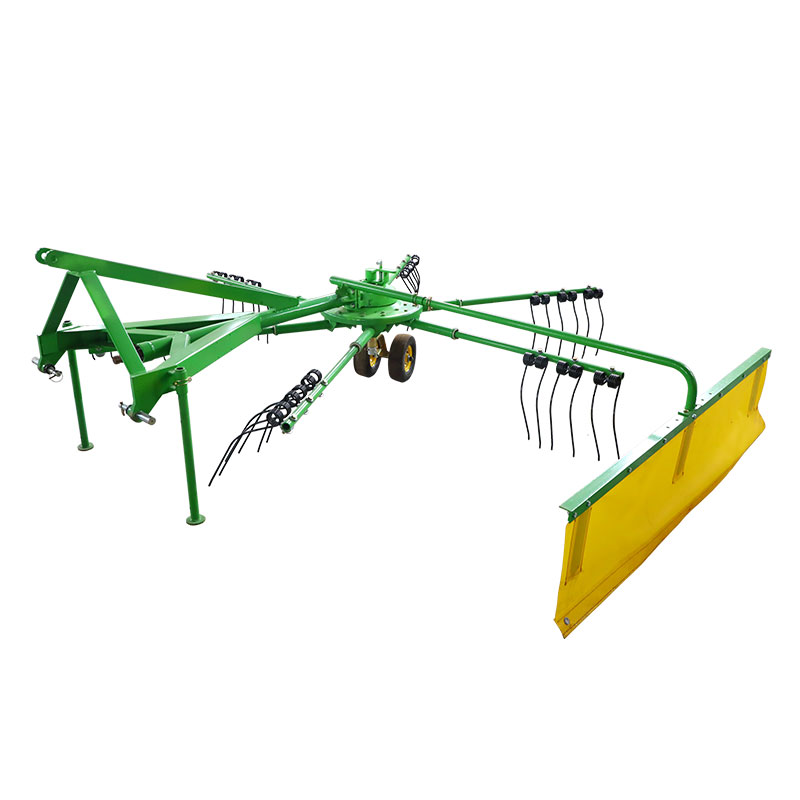

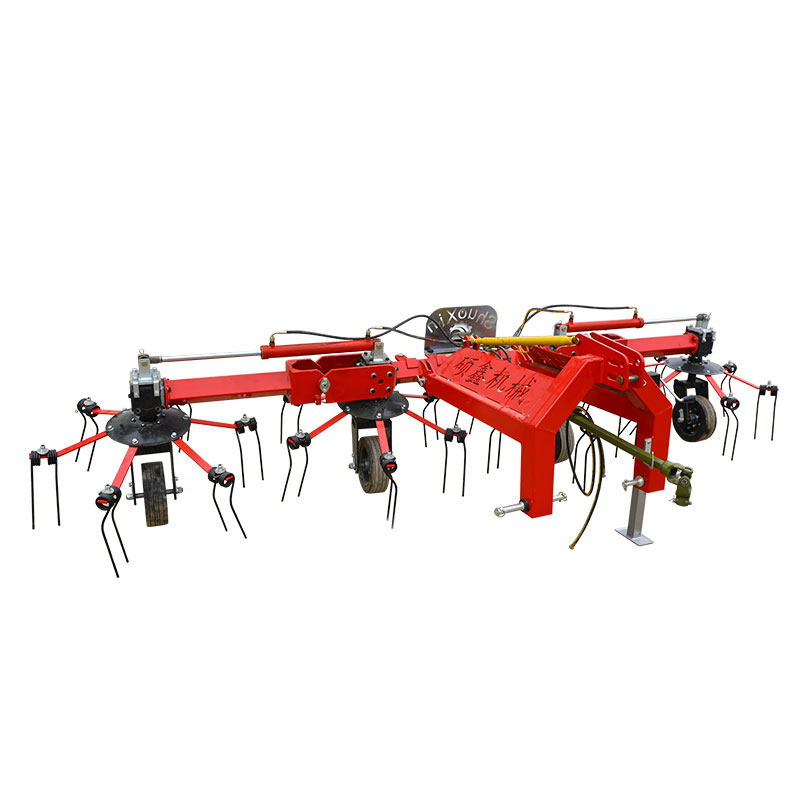

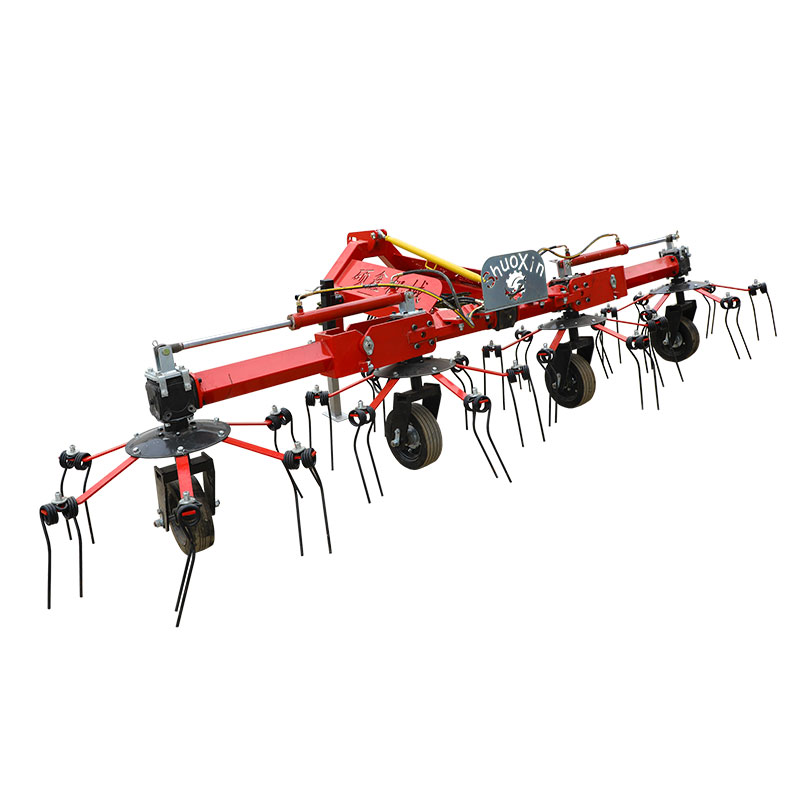

Rimorchio di fieno rastrello rotante fieno rotante

Shuoxin sta rimorchiando il produttore di rastrelli rotanti di fieno di fieno e fornitore in Cina che possono rimorchiare all'ingrosso il rastrello rotante rotante.

I rastrelli rotanti sono disponibili in tipo rotante e a molla. Durante il funzionamento, il rastrello viene trasportato in avanti dal trattore e guidato dall'albero di uscita di potenza.

È controllato da una camma fissa installata nel mezzo e ruota attorno all'asse centrale, in modo da completare azioni come il diserbo e la rimozione dell'erba.

Il rastrello a molla rotanti è dotato di una pluralità di denti a molla attorno a una parte rotante e i denti a molla sono aperti da una forza centrifuga per eseguire l'operazione di Sward.

Se si cambia l'angolo di montaggio del dente primaverile, puoi fare il lavoro di erba.

I rastrelli di erba rotante hanno erbe sciolte, bassa perdita di pascolo, inquinamento luminoso e velocità operative fino a 12-18 km/h, rendendoli facili da raccogliere con l'attrezzatura di raccolta.

Il rastrello rotante orizzontale è costituito principalmente da un dispositivo di sospensione, una ruota a passeggio, un dente di rastrello, un deflettore di raccolta e un riduttore di velocità. Durante il lavoro, la potenza è fornita dall'albero di uscita di potenza del trattore. Il suo principio di lavoro è: la potenza viene trasmessa alla scatola di cambio di cambio di velocità attraverso l'albero di trasmissione dell'articolazione universale, attraverso la decelerazione degli ingranaggi conico del primo stadio, la rotazione dell'albero del disco rotante, il disco rotante e l'asse verticale del dispositivo della ruota è fissata nel corpo della scatola del cambio mediante i bulloni e i dadi rotondi. Il gruppo dente della mascella è fissato sul giradischi mediante un sedile del dente di rastrello sul giradischi. Quando il giradischi ruota, il braccio del dente di rastrello ruota con la rotazione del giradischi, realizzando così il pascolo. Operazioni integrate

I.Featura del rastrello rotativo del fieno di rimorchio

Il rastrello è una macchina per la raccolta di foraggi che integra i rastrelli di pascolo. Dopo che il pascolo è stato raccolto, al fine di raggiungere le condizioni di baling il prima possibile, il pascolo deve essere illuminato dal sole con uno spargitore. Lo spargitore può diffondere uniformemente il pascolo sul campo, che facilita la rapida evaporazione dell'acqua e facilita il taglio del pascolo nelle balle o asciutto prima dell'insilato. Quando l'umidità del pascolo può raggiungere uno stato in cui può essere essiccato, le colture vengono raccolte in un fienile con un rastrello e distrutti in strisce in preparazione per le operazioni di legatura. Quando il rastrello funziona, usa i denti primaverili per spostare delicatamente il raccolto per raccogliere o diffondere il sole, evitando i detriti o le pietre miste nel raccolto per migliorare la qualità del pascolo o dell'alimentazione verde.

Secondo lo standard del settore del tosaerba Rotary JB/T 10905-2008, il tosaerba dovrebbe soddisfare i seguenti standard:

La collezione di vermi dovrebbe essere pulita, la perdita del pascolo è

Piccolo e il tasso di perdita dovrebbe essere inferiore al 5%;

(2) la larghezza dello stack è 2 ~ ​​4,0 m;

(3) la produttività di Alfalfa è 2,0 ~ 4,8 HM2/H;

(4) La gamma di potenza del rastrello è di 17,5-25 kW.

I rastrelli rotanti sono disponibili in tipo rotante e a molla. Durante il funzionamento, il rastrello viene trasportato in avanti dal trattore e guidato dall'albero di uscita di potenza. È controllato da una camma fissa installata nel mezzo e ruota attorno all'asse centrale, in modo da completare azioni come il diserbo e la rimozione dell'erba. Il rastrello a molla rotanti è dotato di una pluralità di denti a molla attorno a una parte rotante e i denti a molla sono aperti da una forza centrifuga per eseguire l'operazione di Sward. Se si cambia l'angolo di montaggio del dente primaverile, puoi fare il lavoro di erba. I rastrelli di erba rotante hanno erbe sciolte, bassa perdita di pascolo, inquinamento luminoso e velocità operative fino a 12-18 km/h, rendendoli facili da raccogliere con l'attrezzatura di raccolta.

Ii.Main Struttura e gestire il principio

Secondo la relazione tra la direzione del pascolo e la direzione della macchina, il rastrello può essere diviso in due categorie orizzontali e laterali (il modello utilizza un'erba laterale).

L'erba integrata con erba laterale è parallela alla direzione dell'avanzamento della macchina. Poiché l'erba ha una piccola distanza di movimento e meno inclusione, il profilo dell'erba dopo la raccolta è relativamente pulito, sciolto e uniforme ed è adatto a prati naturali ad alto rendimento e prati artificiali.

Al fine di garantire la qualità e l'efficienza della raccolta dei pascoli, vengono utilizzati il ​​principio e la struttura dei rastrelli laterali.

1. Potenza a rastrello

Il modello adotta la sospensione a tre punti, che è alimentata da un'uscita dell'albero spline dal trattore di fronte e trasmette la potenza attraverso un albero di spline retrattile. Cioè, durante la guida del trattore, il lavoro del tosaerba dopo essere stato appeso può essere avviato e fermato a piacimento, in modo che il tosaerba possa essere avviato e fermato a piacimento quando non funziona o si gira, in modo da migliorare la sua applicabilità.

2.La struttura generale del rastrello

Come ilrimorchio di fieno rastrello rotante fieno rotanteHa molte funzioni come l'erba corsa, il livellamento, l'inversione di asciugatura e lo spostamento, il rastrello può essere usato per integrare le erbe di pascolo pulite e regolari, e i pascoli hanno una distanza più breve da percorrere e il numero di pascoli è ridotto e la perdita di erba e l'accesso a una composizione nutrizionale più elevata, in linea con il moderno concetto di alimentazione alle spalle. A tale scopo, la struttura generale del rastrello rotante orizzontale della nostra azienda è mostrata di seguito.

Il rastrello rotante orizzontale è costituito principalmente da un dispositivo di sospensione, una ruota a passeggio, un dente di rastrello, un deflettore di raccolta e un riduttore di velocità. Durante il lavoro, la potenza è fornita dall'albero di uscita di potenza del trattore. Il suo principio di lavoro è: la potenza viene trasmessa alla scatola di cambio di cambio di velocità attraverso l'albero di trasmissione dell'articolazione universale, attraverso la decelerazione degli ingranaggi conico del primo stadio, la rotazione dell'albero del disco rotante, il disco rotante e l'asse verticale del dispositivo della ruota è fissata nel corpo della scatola del cambio mediante i bulloni e i dadi rotondi. Il gruppo dente della mascella è fissato sul giradischi mediante un sedile del dente di rastrello sul giradischi. Quando il giradischi ruota, il braccio del dente di rastrello ruota con la rotazione del giradischi, realizzando così il pascolo. Operazioni integrate

Iii. Specifiche

1.Specificazione

2. Tabella di svolta

C'è un giradischi all'estremità inferiore del riduttore del rastrello rotante. Il giradischi uniformemente

Distribuisce 6 bracci di rastrello lungo la circonferenza. I denti di rastrello sono fissati sul disco rotante. L'estremità di ciascun braccio del dente rastrellino fissa un paio di denti a rastrello a molla. Quando il rastrello è in funzione, la potenza del braccio del dente del rastrello viene fornita dal giradischi e il braccio del dente del rastrello viene ruotato dal disco di rotazione, realizzando così l'operazione di rastrello.

La parte superiore della piastra di carico ha una maniglia di regolazione A (come mostrato nella figura), solleva la maniglia e ruota il giradischi per regolare l'angolo della barra dei calamari. Angoli diversi hanno funzioni diverse, in modo che la macchina abbia funzioni diverse, principalmente erba scanalata, appiattimento, asciugatura del sole, migrazione e così via.

3.tine

La struttura del rastrello è mostrata nella figura. L'estremità superiore del dente del rastrello viene trasformata in forma di scorrimento per aumentare la sua elasticità per superare facilmente l'ostacolo. L'estremità inferiore del dente di dente si forma in forma ad arco in modo che il pascolo possa essere sollevato e arrotolato lungo la superficie del dente e l'anello a molla è ruotato. A sinistra e a destra, il numero di giri è uguale ai quattro cerchi sinistra e destra. Usando materiale 60Si2mn, durevole e buona elasticità.

4.PTOPTO

L'albero di trasmissione trasmette principalmente la potenza di uscita del trattore al riduttore. A causa della grande distanza tra l'albero di uscita di potenza del trattore e l'albero di ingresso del riduttore di velocità, al fine di garantire l'affidabilità della trasmissione di potenza, un'estremità dell'albero di trasmissione è collegata all'albero di uscita del trattore in base ai requisiti di velocità e ai requisiti di trasmissione e l'altra estremità viene passata attraverso l'accoppiamento. È collegato all'estremità di ingresso dell'albero del pignone del riduttore per realizzare la trasmissione regolare della potenza.

5. Meccanismo di trasmissione

Secondo i requisiti di posizione e struttura, il riduttore è posizionato sul pallet 4, la sua estremità di ingresso è collegato all'albero di cambio smusso per l'albero di trasmissione e l'estremità di uscita dell'estremità spline dell'albero di ingranaggio di grandi dimensioni è collegata al disco. La struttura è mostrata nella figura seguente.

IV. INSTALLAZIONE REQUISITI DELLA RITURA DI TORNO RIKE ROTARIO RIKE ROTARI

Dopo aver corretto in base all'elenco di imballaggio del prodotto, selezionare un pavimento piatto e procedere con l'assemblaggio in ordine.

1. Capovolgi il telaio principale, quindi installa le gomme da passeggio;

2. Capovolgi il telaio principale e metti due gambe nella parte anteriore per mantenere in equilibrio la cornice principale.

3. Assemblare l'asta del gambo superiore alla volta, prestare attenzione per assicurarti che il cuscinetto dell'estremità dell'asta debba trovarsi nella scanalatura della camma, in modo che la camma possa essere ruotata per spingere il dente di dente per girare;

4. Installare il deflettore dell'erba che collega l'asta e collegare il deflettore dell'erba.

Inserire l'albero di ingresso 6 nella manica dell'albero della spline dell'albero dell'unità di ingresso 6 e fissare il pin per completare l'installazione.

V. operazione e utilizzo

1. Aggiungi completamente il lubrificante a ciascuna parte rotante prima dell'uso;

2. Quando si regola, abbassare lentamente l'implementazione a terra per fermare il trattore e fermarlo. Regolazione e manutenzione rigorosa nello stato di avvio;

3. Durante l'operazione, il conducente dovrebbe confermare che non esiste nessuno o altri ostacoli all'interno di un certo intervallo prima di iniziare l'operazione;

4. Alla fine del lavoro, è necessario scegliere il sito di livellamento in modo da garantire un parcheggio sicuro degli attrezzi;

5. Durante l'operazione, non devono effettuare curve arbitrariamente affilate ed è vietato sollevare l'attuazione senza ruotare il terreno.

6. Quando si trasporta, togli l'ingranaggio di uscita posteriore per garantire che la macchina utensile si fermi, la macchina utensile si solleva a più di 20 cm da terra e accorcia l'asta di collegamento del deflettore dell'erba per facilitare il trasporto.

VI. Manutenzione e risoluzione dei problemi

1. Controllare regolarmente il grado di serraggio di tutti i bulloni e i dadi;

2. Per garantire che la lubrificazione della scatola del cambio in posizione, rotazione flessibile;

3. Per garantire che il cuscinetto non sia danneggiato, l'aspetto della forma del dente è l'ideale, la sostituzione tempestiva delle parti usurate o danneggiate;

4. Controllare le questioni pertinenti ogni 8 ore di lavoro.
