Alberi di trasmissione del trattore

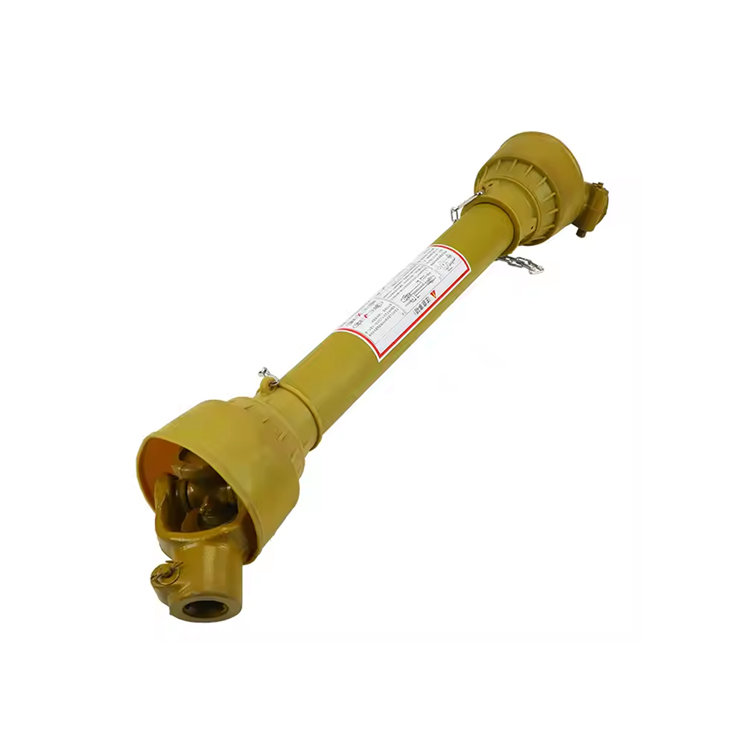

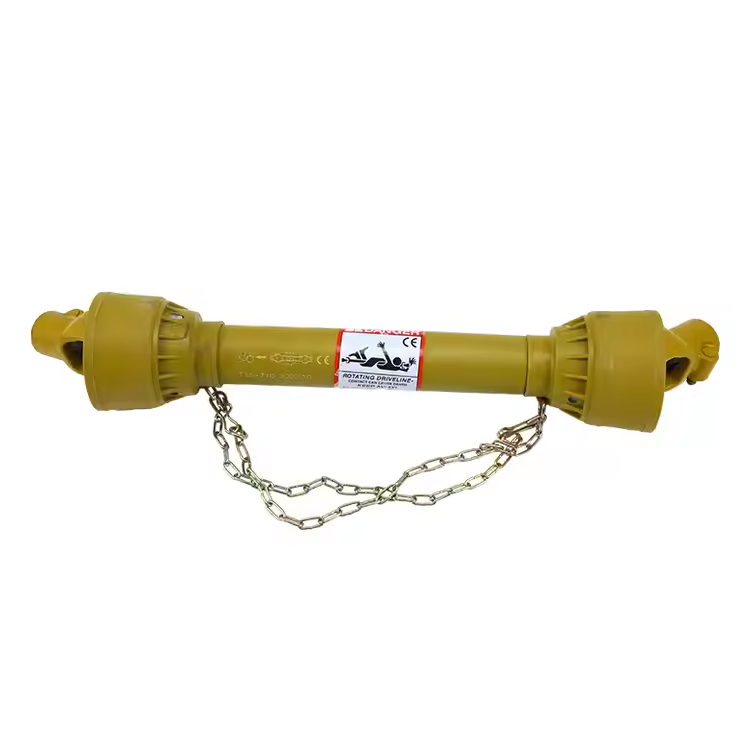

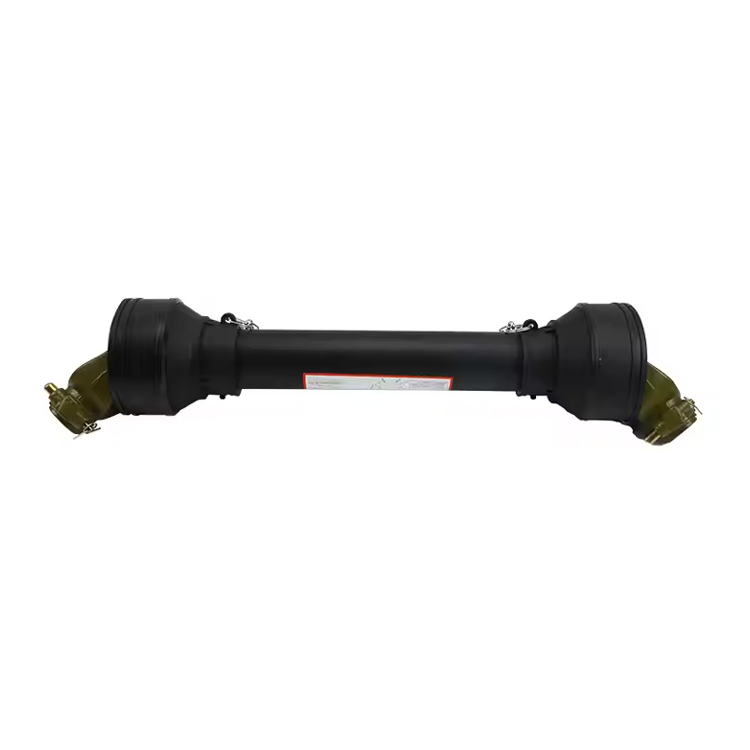

ILalberi di trasmissione del trattoresono un componente importante del sistema di trasmissione di potenza nei macchinari agricoli. La loro funzione principale è quella di trasferire in modo efficiente la potenza del motore alle ruote o ai macchinari agricoli di accompagnamento, fungendo da gruppo di base che garantisce l'efficienza operativa e la sicurezza di guida del trattore.

Composizione strutturale

Tubo dell'albero di trasmissione: realizzato in lega di alluminio ad alta resistenza, è il componente principale per la trasmissione di potenza e può resistere alla coppia e alla sollecitazione di flessione.

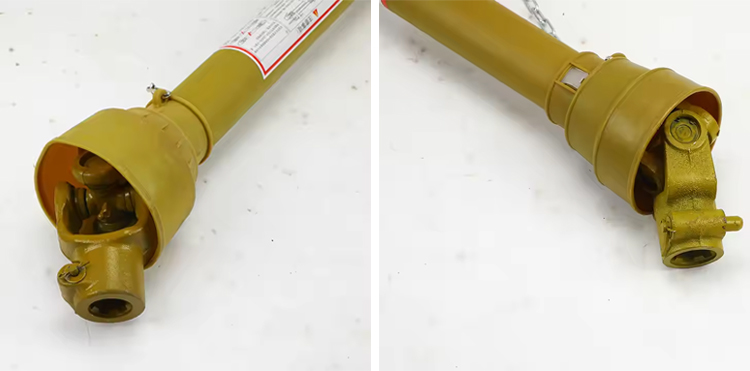

Giunto universale: consente la trasmissione di potenza tra le estremità di input e output che non si trovano sullo stesso piano. L'angolo massimo può raggiungere 80 °. Adotta una struttura in gabbia a sfera per garantire una trasmissione regolare.

Accoppiamento e albero smusso: collega il cambio e l'asse di trasmissione. La progettazione di ingranaggi conico rettangolare migliora l'accuratezza della trasmissione.

Cuscinetti e guarnizioni: cuscinetti a sfera per scanalature profonde (per carico ad alta velocità e pesante), cuscinetti cilindrici (con forte capacità di carico) e cuscinetti scorrevoli (per carico a bassa velocità e pesante) vengono utilizzati in combinazione. Le guarnizioni dell'olio impediscono la perdita di olio lubrificante.

Forme e caratteristiche comuni

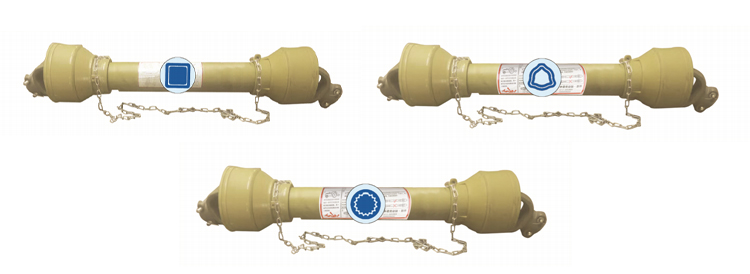

La forma spline delalberi di trasmissione del trattorePuò influire direttamente sulla sua efficienza di rotazione e capacità di carico ed è applicabile anche a diversi scenari di applicazione.

Spline rettangolare

● Adotta il metodo di centraggio di piccolo diametro, garantendo una buona stabilità di centraggio. La deformazione causata dal trattamento termico può essere eliminata attraverso la macinazione per garantire un'elevata precisione.

● Con più denti, può disperdere il carico ed è adatto per connessioni fisse o collegamenti scorrevoli con carichi medi a piccoli.

● La radice del dente è relativamente superficiale, con conseguente minore concentrazione di stress. La resistenza dell'albero e del mozzo è meno indebolita e si può ottenere un'elevata precisione attraverso la macinazione.

● È comunemente usato nelle trasmissioni meccaniche di trattori, automobili, macchine utensili, ecc. Ed è particolarmente adatto per situazioni che richiedono elevati allineamenti e guida.

Invorare la spline

● Il profilo del dente è una curva involuta. Se sottoposto a carico, genera una forza radiale, garantendo che ogni dente sia stressato uniformemente, con conseguente durata di alta resistenza e di lunga durata.

● Può essere comunemente usato per l'allineamento dei denti laterali o anche per l'allineamento di grande diametro o piccolo diametro.

● Il processo è simile a quello degli ingranaggi, rendendo facile ottenere alta precisione e intercambiabilità.

● È adatto per connessioni con carichi di grandi dimensioni, requisiti di precisione elevata allineamento e dimensioni di grandi dimensioni.

Spline triangolare

● Elaborazione semplice: i denti sono piccoli e numerosi, facilitando la regolazione e l'assemblaggio e causando un indebolimento minimo dell'albero e del mozzo.

● Adatto per collegamenti statici con piccoli diametri e carichi bassi, come collegamenti di parti a parete sottile.

● Struttura semplice e basso costo di produzione.

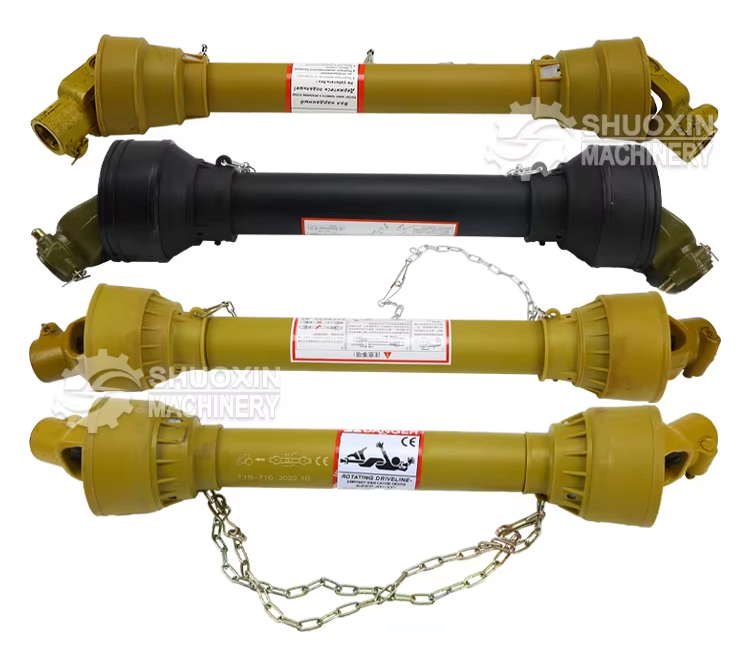

Questialberi di trasmissione del trattoreProdotto e sviluppato da Shuoxin® è progettato principalmente per fornire continuamente soluzioni di trasmissione efficienti e durevoli per l'agricoltura globale, consentendo a più agricoltori di eseguire facilmente le loro operazioni agricole.
